在工程设计和建筑领域，CAD（计算机辅助设计）软件被广泛应用于创建精确的设计图纸。然而，当需要快速测量CAD截图中的 简单范围尺寸时，传统的测量工具往往显得笨拙或不够便捷。为了解决这一问题，我们开发了一款基于Web的CAD截图测量工具，能够快速、 适用于简单范围 地测量图片中的垂直投影距离，并支持自定义比例设置。
便捷测量 ：能够快速测量CAD截图中的垂直投影距离， 适用于简单范围尺寸
比例自定义 ：支持用户根据实际尺寸设置比例， 满足一般测量需求
用户友好 ：提供直观、易用的界面，降低使用门槛
功能完整 ：包含放大镜、测量历史等辅助功能
跨平台兼容 ：基于Web技术，可在不同设备上使用
实用性优先 ：测量结果 满足简单范围尺寸测量需求
良好的用户体验 ：简洁明了的操作流程
性能优化 ：快速响应，流畅运行
可扩展性 ：易于添加新功能和改进现有功能
功能 ：支持用户上传本地CAD截图
技术实现 ：使用HTML5 File API，支持多种图片格式
设计考虑 ：
提供直观的文件选择界面
实时显示上传的文件名
验证文件类型，确保只接受图片文件

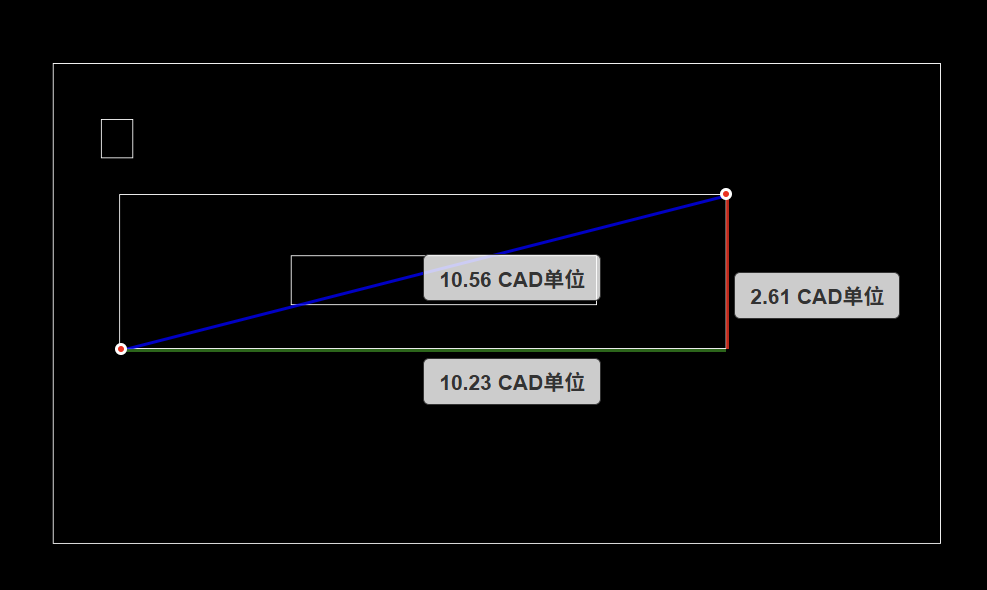

功能 ：自动计算两点之间的水平和垂直方向距离， 适用于简单范围尺寸
技术实现 ：
// 计算垂直投影距离
const dx = Math.abs(p2.x - p1.x); // 水平距离
const dy = Math.abs(p2.y - p1.y); // 垂直距离
设计考虑 ：
支持点击选点，自动计算距离
实时显示测量结果
使用不同颜色区分直线、水平线和垂直线
功能 ：允许用户设置自定义比例， 提高简单范围测量的准确性
技术实现 ：
// 计算每单位像素数
pixelsPerUnit = pixelDistance / actualDistance;
设计考虑 ：
支持多种单位（毫米、厘米、米、CAD单位）
提供直观的比例设置界面
实时更新比例信息

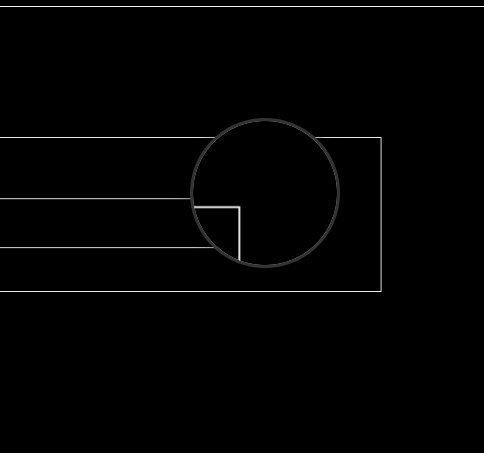

功能 ：鼠标悬停时显示放大视图，便于精确选点， 适用于简单范围测量
技术实现 ：
// 设置放大镜位置和内容
magnifier.style.left = `${magnifierLeft}px`;
magnifier.style.top = `${magnifierTop}px`;
magnifierImage.style.left = `-${offsetX}px`;
magnifierImage.style.top = `-${offsetY}px`;
设计考虑 ：
合适的放大倍数（1.2倍）， 满足简单选点需求
适中的放大镜尺寸（100x100px）
平滑的跟随效果
边缘抖动处理
功能 ：自动保存最近20条测量记录， 方便简单范围测量的记录和对比
技术实现 ：
// 保存测量记录
measurementHistory.unshift(historyItem);
// 限制历史记录数量
if (measurementHistory.length > 20) {
measurementHistory = measurementHistory.slice(0, 20);
}
设计考虑 ：
显示测量时间和详细数据
支持一键清除历史记录
滚动查看历史记录
前端 ：HTML5 + CSS3 + JavaScript
后端 ：Python HTTP Server（用于本地开发和测试）
图片处理 ：HTML5 Canvas API（用于放大镜功能）
HTML结构 ：清晰的语义化标签，便于维护
CSS样式 ：模块化设计，便于扩展和修改
JavaScript逻辑 ：功能分离，代码结构清晰
初始化模块
事件监听模块
测量计算模块
UI更新模块
工具函数模块
鼠标事件 ：mousemove, click, mouseleave
窗口事件 ：resize
文件事件 ：change
按钮事件 ：click
图片容器 ：自适应宽度，最大高度限制
控制面板 ：灵活的布局，支持不同屏幕尺寸
信息显示 ：清晰的层次结构
延迟加载 ：图片加载完成后才执行相关操作
事件委托 ：合理使用事件委托，减少事件监听器数量
资源复用 ：重复利用DOM元素和资源
防抖处理 ：对频繁触发的事件进行防抖处理
测量模式 ：测量模式和比例设置模式
图片状态 ：当前加载的图片信息
点选状态 ：已选择的测量点
比例状态 ：当前设置的比例信息
历史记录状态 ：保存的测量记录
用户上传图片 → 图片加载 → 显示图片
用户点击 → 记录点坐标 → 计算距离 → 显示结果 → 保存历史
用户设置比例 → 计算比例系数 → 更新比例信息
文件类型验证 ：确保只接受图片文件
距离计算验证 ：避免除以零等错误
输入验证 ：确保比例设置的有效性
边界处理 ：处理图片边缘情况

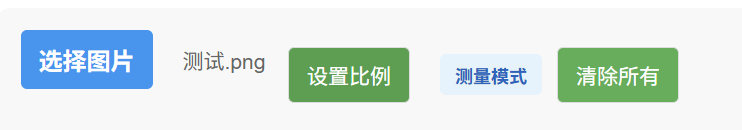

上传图片 ：点击"选择图片"按钮，上传CAD截图
设置比例 （可选）：
点击"设置比例"按钮
选择两个参考点
输入实际距离和单位
点击"应用"按钮
测量距离 ：
在测量模式下，点击图片选择两个点
系统自动计算并显示垂直投影距离， 适用于简单范围尺寸
查看历史记录 ：在页面底部查看测量历史
放大镜使用 ：鼠标悬停在图片上自动显示
清除结果 ：点击"清除所有"按钮清除当前测量结果
清除历史 ：点击"清除历史"按钮清除所有测量记录
从第一版到第六版，工具经历了多次改进和优化：
版本1 ：基本的距离测量功能， 专注于简单范围尺寸
版本2 ：添加比例设置功能
版本3 ：添加放大镜功能， 提高简单范围测量的便捷性
版本4 ：优化放大镜定位算法，修复边缘抖动问题
版本5 ：移除截图整体缩放功能，简化操作
版本6 ：添加自主图片上传功能，支持多种图片格式
主要改进点：
性能优化 ：减少渲染延迟，提高响应速度
用户体验改进 ：简化操作流程，提供更直观的界面
功能扩展 ：添加新功能， 更好地支持简单范围尺寸测量
bug修复 ：解决边缘情况和错误处理
工程设计 ：快速测量CAD图纸中的 简单范围尺寸
建筑领域 ：验证设计图纸的 基本尺寸
教育教学 ：辅助CAD相关课程的 基础测量教学
日常工作 ：需要快速测量 简单范围图片尺寸 的场景
提高效率 ：快速获取 简单范围 的测量结果
降低门槛 ：无需专业CAD软件，即可进行 基础测量
便于使用 ：直观的操作界面，易于上手
便于分享 ：基于Web技术，易于分享和使用
节省成本 ：免费使用，无需购买专业软件
支持更多 简单测量类型 （角度测量、面积测量等）
添加绘图功能，支持在图片上标注
支持多个图片对比测量
添加测量结果导出功能
优化移动端体验
支持离线使用
添加云存储功能，保存测量项目
优化图片处理算法， 提高简单范围测量的便捷性
使用现代前端框架重构，提高代码可维护性
添加操作指引和教程
支持快捷键操作
提供更多自定义选项
优化颜色方案，支持深色模式
基于Web的CAD截图测量工具是一款功能实用、易于使用的测量工具， 特别适合简单范围尺寸测量 。它能够有效解决CAD截图 基础测量 的问题，提供了便捷的垂直投影距离测量、灵活的比例设置、实用的放大镜功能和详细的测量历史记录。
未来，我们将继续改进和扩展这款工具，添加更多 基础测量功能 、优化移动端体验、支持离线使用等，使其成为一款更加全面、实用的CAD测量工具， 更好地服务于简单范围尺寸测量场景 。
距离计算函数
function calculateDistance() {
const p1 = points[0];
const p2 = points[1];
// 计算垂直投影距离
const dx = Math.abs(p2.x - p1.x);
const dy = Math.abs(p2.y - p1.y);
const straightDistance = Math.sqrt(dx * dx + dy * dy);
// 计算实际距离
const actualDx = dx / pixelsPerUnit;
const actualDy = dy / pixelsPerUnit;
const actualStraightDistance = straightDistance / pixelsPerUnit;
// 显示距离信息
// ...
}
放大镜实现
function handleMouseMove(e) {
// 获取鼠标位置
// ...
// 设置放大镜位置
// ...
// 计算放大镜中图片的显示位置和尺寸
// ...
}
文件上传处理
function handleFileUpload(e) {
const file = e.target.files[0];
if (!file) return;
// 验证文件类型
if (!file.type.startsWith('image/')) {
alert('请选择图片文件');
return;
}
// 读取文件并显示
const reader = new FileReader();
reader.onload = function(e) {
const imgUrl = e.target.result;
loadImage(imgUrl);
};
reader.readAsDataURL(file);
}
